碳纖維也應(yīng)用在工業(yè)與民用建筑物、鐵路公路橋梁、隧道、煙囪、塔結(jié)構(gòu)等的加固補(bǔ)強(qiáng)， 在鐵路建筑中，大型的頂部系統(tǒng)和隔音墻在未來會有很好的應(yīng)用，這些也將是碳纖維很有前景的應(yīng)用方面。具有密度小， 強(qiáng)度高， 耐久性好， 抗腐蝕能力強(qiáng)， 可耐酸、堿等化學(xué)品腐蝕， 柔韌性佳， 應(yīng)變能力強(qiáng)的特點(diǎn)。用碳纖維管制作的桁梁構(gòu)架屋頂， 比鋼材輕50%左右， 使大型結(jié)構(gòu)物達(dá)到了實用化的水平， 而且施工效率和抗震性能得到了大幅度提高。另外， 碳纖維做補(bǔ)強(qiáng)混凝土結(jié)構(gòu)時， 不需要增加螺栓和鉚釘固定， 對原混凝土結(jié)構(gòu)擾動較小， 施工工藝簡便。

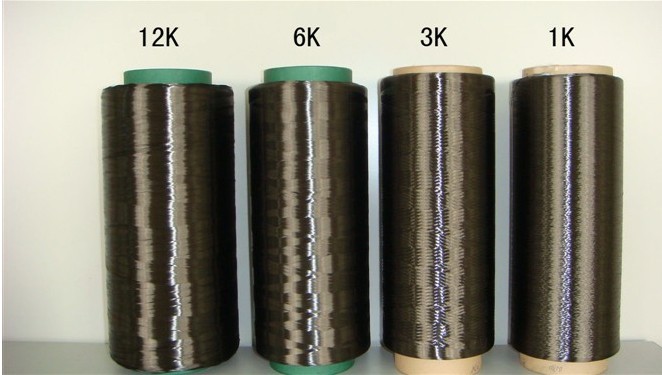

碳纖維每一根碳纖維由數(shù)千條更微小的碳纖維所組成，直徑大約5至8微米。在原子層面的碳纖維跟石墨很相近，是由一層層以六角型排列的碳原子所構(gòu)成。兩者差別在于層與層之間的連結(jié)。石墨是晶體結(jié)構(gòu)，它的層間連結(jié)松散，而碳纖維不是晶體結(jié)構(gòu)，層間連結(jié)是不規(guī)則的。這樣便防止滑移增強(qiáng)物質(zhì)強(qiáng)度。
碳纖維不僅具有碳材料的固有本征特性，又兼具紡織纖維的柔軟可加工性。它比重不到鋼的1/4，但強(qiáng)度卻非常強(qiáng)。而且其耐蝕性出類拔萃，是新一代增強(qiáng)纖維。碳纖維兼具碳材料強(qiáng)抗拉力和纖維柔軟可加工性兩大特征，是一種的力學(xué)性能優(yōu)異的新材料。碳纖維拉伸強(qiáng)度約為2到7GPa，拉伸模量約為200到700GPa。密度約為1.5到2.0克每立方厘米，這除與原絲結(jié)構(gòu)有關(guān)外，主要決定于炭化處理的溫度。一般經(jīng)過高溫3000℃石墨化處理，密度可達(dá)2.0克每立方厘。再加上它的重量很輕，它的比重比鋁還要輕，不到鋼的1/4，比強(qiáng)度是鐵的20倍。碳纖維的熱膨脹系數(shù)與其它纖維不同，它有各向異性的特點(diǎn)。碳纖維的比熱容一般為7.12。熱導(dǎo)率隨溫度升高而下降平行于纖維方向是負(fù)值，而垂直于纖維方向是正值。碳纖維的比電阻與纖維的類型有關(guān)，在25℃時，高模量為775，高強(qiáng)度碳纖維為每厘米1500。這使得碳纖維在所有高性能纖維中具有最高的比強(qiáng)度和比模量。同鈦、鋼、鋁等金屬材料相比，碳纖維在物理性能上具有強(qiáng)度大、模量高、密度低、線膨脹系數(shù)小等特點(diǎn)，可以稱為新材料之王。

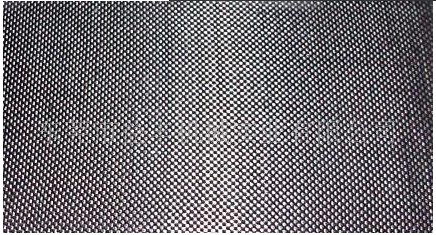

碳纖維除了具有一般碳素材料的特性外，其外形有顯著的各向異性柔軟，可加工成各種織物，又由于比重小， 沿纖維軸方向表現(xiàn)出很高的強(qiáng)度，碳纖維增強(qiáng)環(huán)氧樹脂復(fù)合材料，其比強(qiáng)度、比模量綜合指標(biāo)，在現(xiàn)有結(jié)構(gòu)材料中是最高的。碳纖維樹脂復(fù)合材料抗拉強(qiáng)度一般都在3500兆帕以上，是鋼的7到9倍，抗拉彈性模量為230到430G帕亦高于鋼；因此CFRP的比強(qiáng)度即材料的強(qiáng)度與其密度之比可達(dá)到2000兆帕以上，而A3鋼的比強(qiáng)度僅為59兆帕左右，其比模量也比鋼高。與傳統(tǒng)的玻璃纖維相比，楊氏模量是玻璃纖維的3倍多；與凱芙拉纖維相比，不僅楊氏模量是其的2倍左右。碳纖維環(huán)氧樹脂層壓板的試驗表明，隨著孔隙率的增加，強(qiáng)度和模量均下降�？紫堵蕦娱g剪切強(qiáng)度、彎曲強(qiáng)度、彎曲模量的影響非常大；拉伸強(qiáng)度隨著孔隙率的增加下降的相對慢一些；拉伸模量受孔隙率影響較小。
碳纖維還具有極好的纖度，一般僅約為19克，拉力高達(dá)300kg每微米。幾乎沒有其他材料像碳纖維那樣具有那么多一系列的優(yōu)異性能， 因此在旨度、剛度、重度、疲勞特性等有嚴(yán)格要求的領(lǐng)域。在不接觸空氣和氧化劑時，碳纖維能夠耐受3000度以上的高溫，具有突出的耐熱性能，與其他材料相比，碳纖維要溫度高于1500℃時強(qiáng)度才開始下降，而且溫度越高，纖維強(qiáng)度越大。碳纖維的徑向強(qiáng)度不如軸向強(qiáng)度，因而碳纖維忌徑向強(qiáng)力而其他材料的晶須性能也早已大大的下降。另外碳纖維還具有良好的耐低溫性能，如在液氮溫度下也不脆化。

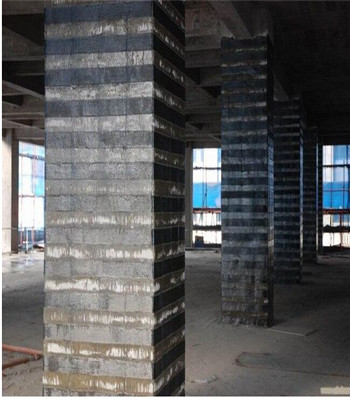

碳纖維加固公司包括碳纖維布加固和碳纖維板加固兩種。中國的這項技術(shù)起步很晚，但隨著中國經(jīng)濟(jì)建設(shè)和交通事業(yè)的飛速發(fā)展，現(xiàn)有建筑中有相當(dāng)一部分由于當(dāng)時設(shè)計荷載標(biāo)準(zhǔn)低造成歷史遺留問題，一些建筑由于使用功能的改變，難以滿足當(dāng)前規(guī)范使用的需求，亟需進(jìn)行維修、加固。常用的加固方法有很多，如：加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等。碳纖維加固修補(bǔ)結(jié)構(gòu)技術(shù)是繼加大混凝土截面、粘鋼之后的又一種新型的結(jié)構(gòu)加固技術(shù)。成為了研究和工程應(yīng)用的熱點(diǎn)。國內(nèi)已有數(shù)十個高校和科研院所開展了此項研究工作，并取得了一批接近國際先進(jìn)水平的研究成果。由于中國具有世界上最為巨大的土木建筑市場，碳纖維加固建筑結(jié)構(gòu)的應(yīng)用將呈現(xiàn)不斷增長的的趨勢。
